Différents types d’appareil d’appui
Il existe six types d’appareils d’appuis en élastomère selon la norme EN 1337-3 :
Type A

TYPE A

Appareils d’appui frettés entièrement enrobés d’élastomère et comprenant une seule frette d’acier.

Type B

TYPE B

Appareils d’appui frettés entièrement enrobés d’élastomère et comprenant au moins deux frettes en acier.

Type C

TYPE C

Appareils d’appui frettés avec des frettes extérieures en acier (rainurées ou permettant la fixation).

Type D

TYPE D

Type B avec une feuille de PTFE collée à l’élastomère

Type E

TYPE E

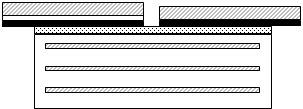

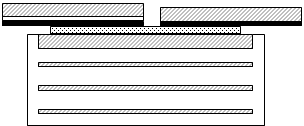

Type C avec une frette extérieure collée à l’élastomère et une feuille de PTFE encastrée dans l’acier.

Type F

TYPE F

Appareils d’appui non frettés et appareils d’appui en bande.

NOTA : Les caractéristiques des types ci-dessus peuvent être combinées.




Qualité et caractéristiques de caoutchouc utilisé

Les différents types élastomère utilisés pour confectionner les Appareils d’Appuis selon la norme EN 1337-3:

VOGESEF propose des Appareils d’appuis en Néoprène (CR).



NOTA : Nous travaillons aujourd’hui pour obtenir une certification sur des produits en caoutchouc naturel.

Naturel NR

Néoprène CR

Module G

0.9 MPa +/- 0.15MPa
à 23°C +/-2°C

0.9 MPa +/- 0.15MPa
à 23°C +/-2°C

Dureté

60 +/-5 Shore A
à 23°C +/-2°C

60 +/-5 Shore A
à 23°C +/-2°C

Résistance à la traction :
Eprouvette moulée
Eprouvette issues d'un apareil d'appui


≥16MPa
≥14MPa


≥16MPa
≥14MPa

Allongement à la rupture :
Eprouvette moulée
Eprouvette issues d'un apareil d'appui


425%
375%


425%
375%

Résistance au déchirement

≥7kN/m

≥10kN/m

Compression rémanente
24h ; 70°C

≤30%

≤15%

Vieillissement accéléré :
Dureté
Résistance à la traction
allongement à la rupture


-5/+10 Shore A (7j, 70°C)
+/-15% (7j, 70°C)
+/-25% (7j, 70°C)


-5/+10 Shore A (3j, 100°C)
+/-15% (3j, 100°C)
+/-25% (3j, 100°C)

Résistance à l'ozone :
Allongement 30% 96h
40°C +/-2°C


Pas de fissure
à 25ppcm


Pas de fissure
à 100ppcm

Tableau des dimensions normalisées pour les AA du type B :

Dimensions



Axb ou D

Epaisseur

Nombre de feuillets

Appareil d’appui non chargé

Élastomère

(total*)

Feuillets

d’élastomère

Frettes

Min

Max

Mm

Min.

Max.

Min.

Max.

Mm

Mm

N

100 x 150

100 x 200

30

30

41

41

16

16

24

24

8

8

-

-

-

-

-

-

3

3

-

-

-

-

2

2

3

3

150 x 200

Ø 200

150 x 250

150 x 300

Ø 250

30

30

30

30

30

52

52

52

52

52

16

16

16

16

16

32

32

32

32

32

8

8

8

8

8

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

3

3

3

3

3

-

-

-

-

-

-

-

-

-

-

2

2

2

2

2

4

4

4

4

4

200 x 250

200 x 300

200 x 350

Ø 300

200 x 400

41

41

41

41

41

74

74

74

74

74

24

24

24

24

24

48

48

48

48

48

8

8

8

8

8

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

3

3

3

3

3

-

-

-

-

-

-

-

-

-

-

3

3

3

3

3

6

6

6

6

6

250 x 300

Ø 350

250 x 400

41

41

41

85

85

85

24

24

24

56

56

56

8

8

8

-

-

-

-

-

-

-

-

-

3

3

3

-

-

-

-

-

-

3

3

3

7

7

7

300 x 400

Ø 400

300 x 500

Ø 450

300 x 600

57

57

57

57

57

105

105

105

105

105

36

36

36

36

36

72

72

72

72

72

-

-

-

-

-

12

12

12

12

12

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

4

4

4

4

4

-

-

-

-

-

3

3

3

3

3

6

6

6

6

6

350 x 450

Ø 500

57

57

121

121

36

36

84

84

-

-

12

12

-

-

-

-

-

-

4

4

-

-

3

3

7

7

400 x 500

Ø 550

400 x 600

73

73

73

137

137

137

48

48

48

96

96

96

-

-

-

12

12

12

-

-

-

-

-

-

-

-

-

4

4

4

-

-

-

4

4

4

8

8

8

450 x 600

Ø 600

73

73

153

153

48

48

108

108

-

-

12

12

-

-

-

-

-

-

4

4

-

-

4

4

9

9

500 x 600

650

73

73

169

169

48

48

120

120

-

-

12

12

-

-

-

-

-

-

4

4

-

-

4

4

10

10

600 x 600

Ø 700

600 x 700

Ø 750

94

94

94

94

199

199

199

199

64

64

64

64

144

144

144

144

-

-

-

-

-

-

-

-

16

16

16

16

-

-

-

-

-

-

-

-

-

-

-

-

5

5

5

5

4

4

4

4

9

9

9

9

700 x 700

Ø 800

700 x 800

Ø 850

94

94

94

94

220

220

220

220

64

64

64

64

160

160

160

160

-

-

-

-

-

-

-

-

16

16

16

16

-

-

-

-

-

-

-

-

-

-

-

-

5

5

5

5

4

4

4

4

10

10

10

10

800 x 800

Ø 900

900 x 900

110

110

110

285

285

285

80

80

80

220

220

220

-

-

-

-

-

-

-

-

-

20

20

20

-

-

-

-

-

-

5

5

5

4

4

4

10

10

11

a)       Epaisseurs totale moins les enrobages supérieures et inferieur de 2.5 mm

Documents joint à l’expédition

Déclaration de performanceCertificat de conformité
